鈑金組件設計完整指南｜板厚材質、DFM 與連接方式一次掌握

好的鈑金組件，不是把圖面畫完就結束，而是要讓同一張圖在展開、折彎、裝配與量產時都能順利完成。

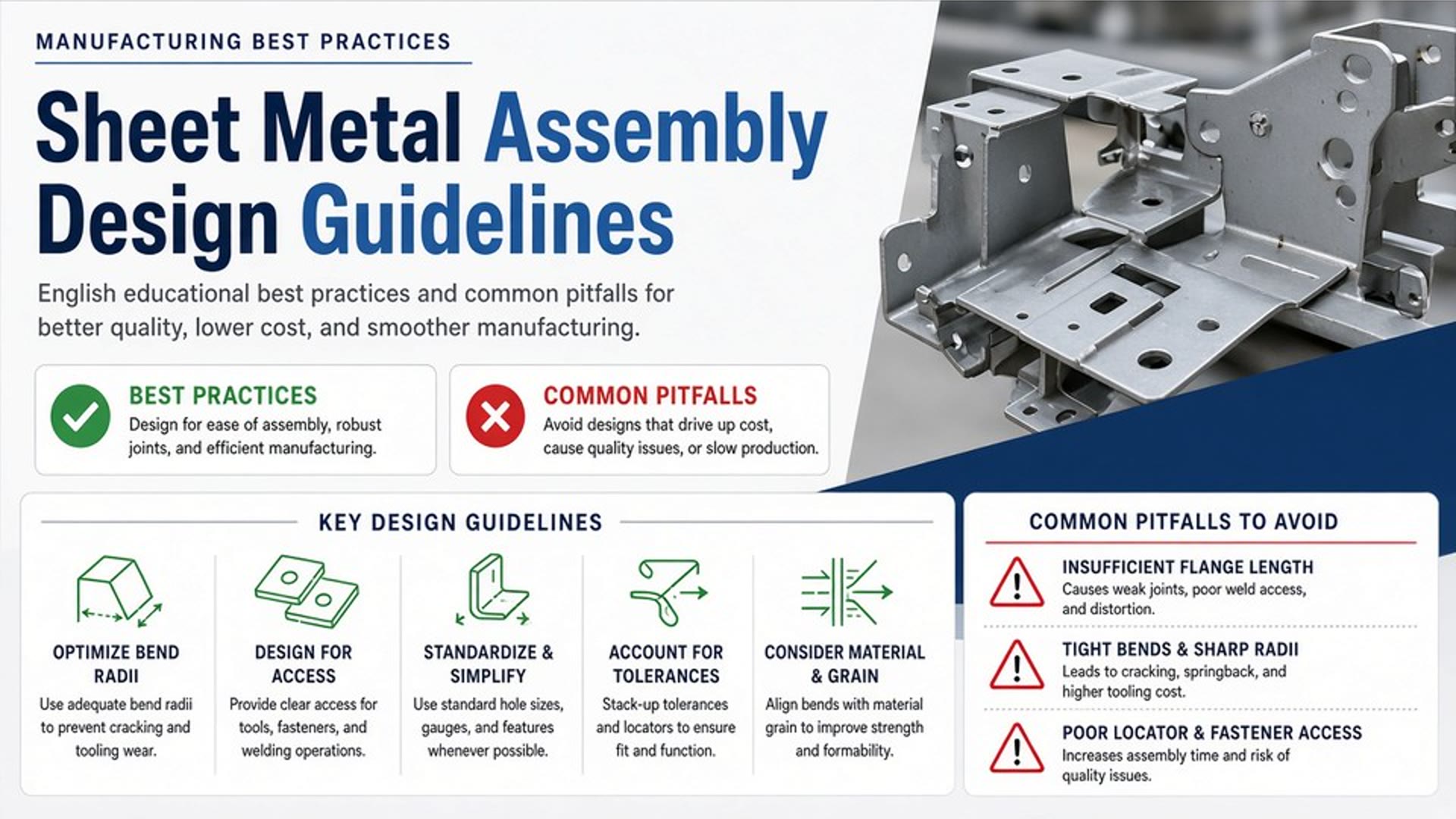

什麼是鈑金組件設計？

鈑金組件是以金屬薄板為基材，經由雷射切割、沖孔、折彎、焊接與組裝等製程形成的零件或零件群組。它們常見於設備外殼、控制箱、支架與結構框架之中，既承擔外觀與防護功能，也負責支撐內部元件與傳遞負載。

鈑金組件設計與單一零件設計最大的不同，在於它必須同時考慮幾個層面：平板展開後的尺寸是否正確、折彎順序會不會與模具或其他折邊干涉、零件裝配後是否有足夠的螺絲與工具空間，以及量產時每一個製程步驟的重複性與成本。一張在 3D 軟體中看起來完美的圖面，若忽略了這些製造現實，往往會在打樣階段才暴露問題。

鈑金件的厚度一般是多少？

一般鈑金加工的厚度範圍約為 0.5 mm 至 12 mm，實際能做到多厚，取決於材質、零件幾何與製程條件。從工廠端的經驗來看，薄板、中板與厚板各有明確的適用情境，選錯板厚會直接影響強度、重量、成本與折彎的可行性。

板厚對強度、重量、成本與折彎半徑的影響

板厚增加，零件的抗彎與抗變形能力會提升，但同時也會增加折彎所需的力量、加大最小折彎半徑，並讓孔徑與缺口的設計空間受限。反過來說，若為了節省重量把板厚降到過薄，又要面對運輸與組裝時的凹陷與變形問題。因此，板厚應該依據結構需求倒推，而不是憑經驗直接沿用。

板厚選擇對照表

鈑金件通常使用哪些材質？

材質決定了零件的強度、耐腐蝕性、導電性、重量與成本，也會直接影響折彎性與回彈量。以下是工業鈑金最常用的幾類材料，我們在廠內均有實際加工經驗。

依強度、耐腐蝕、導電性、重量與成本的選材原則

選材時建議先問三個問題：零件要承受多大的負載、會暴露在什麼環境中，以及是否需要導電或電磁遮蔽。若環境潮濕或有化學腐蝕風險，不鏽鋼或經過表面處理的材料通常比碳鋼更適合。若重量是主要限制，鋁合金會是優先考慮的方向。銅材（C1100／T2）與黃銅（H62）則多用於需要導電或特定外觀的零件。

材質對折彎性與回彈的影響

不同材質的延展性與彈性模數不同，折彎後的回彈量也不一樣。不鏽鋼的回彈通常比碳鋼明顯，鋁材雖然延展性好，但在特定厚度與折彎半徑下仍可能出現裂紋。因此，同一個折彎尺寸換成另一種材質，往往需要重新評估折彎角度補償與模具選擇。

板金設計的基礎知識有哪些？

掌握幾個基本概念，就能避免大部分的打樣失敗。以下三項是我們在審圖時最常確認的基礎知識。

展開圖與 K-Factor 的基本概念

鈑金零件在折彎後，材料中性層的位置會決定展開長度。K-Factor 即中性層位置與板厚的比值，是計算展開尺寸的核心參數。若 K-Factor 設定錯誤，折彎後的外形尺寸與孔位就會偏移，裝配時才發現孔對不上，修正成本最高。建議在 CAD 中建立材料與折彎表，讓展開長度隨材料自動計算。

折彎半徑、折彎順序與回彈補償

折彎半徑應盡量與常用模具規格相符，過小的內 R 容易造成外側裂紋。折彎順序則需要考慮已成形的折邊是否會與後續的折床上模或下模干涉，這一點在多道折彎的零件上特別重要。回彈補償則是在程式中預先加入略大於目標角度的折彎量，讓材料回彈後剛好落在公差內。

公差與尺寸標註的基本原則

標註時建議以功能為出發點，只對影響裝配與性能的尺寸給予嚴格公差。以一般參考值來說，雷射切割約為 ±0.10 mm，CNC 折彎約為 ±0.20–0.30 mm，孔位加工約為 ±0.10–0.20 mm。實際可達公差須依圖面、板厚、尺寸與加工方式進行工程評估。

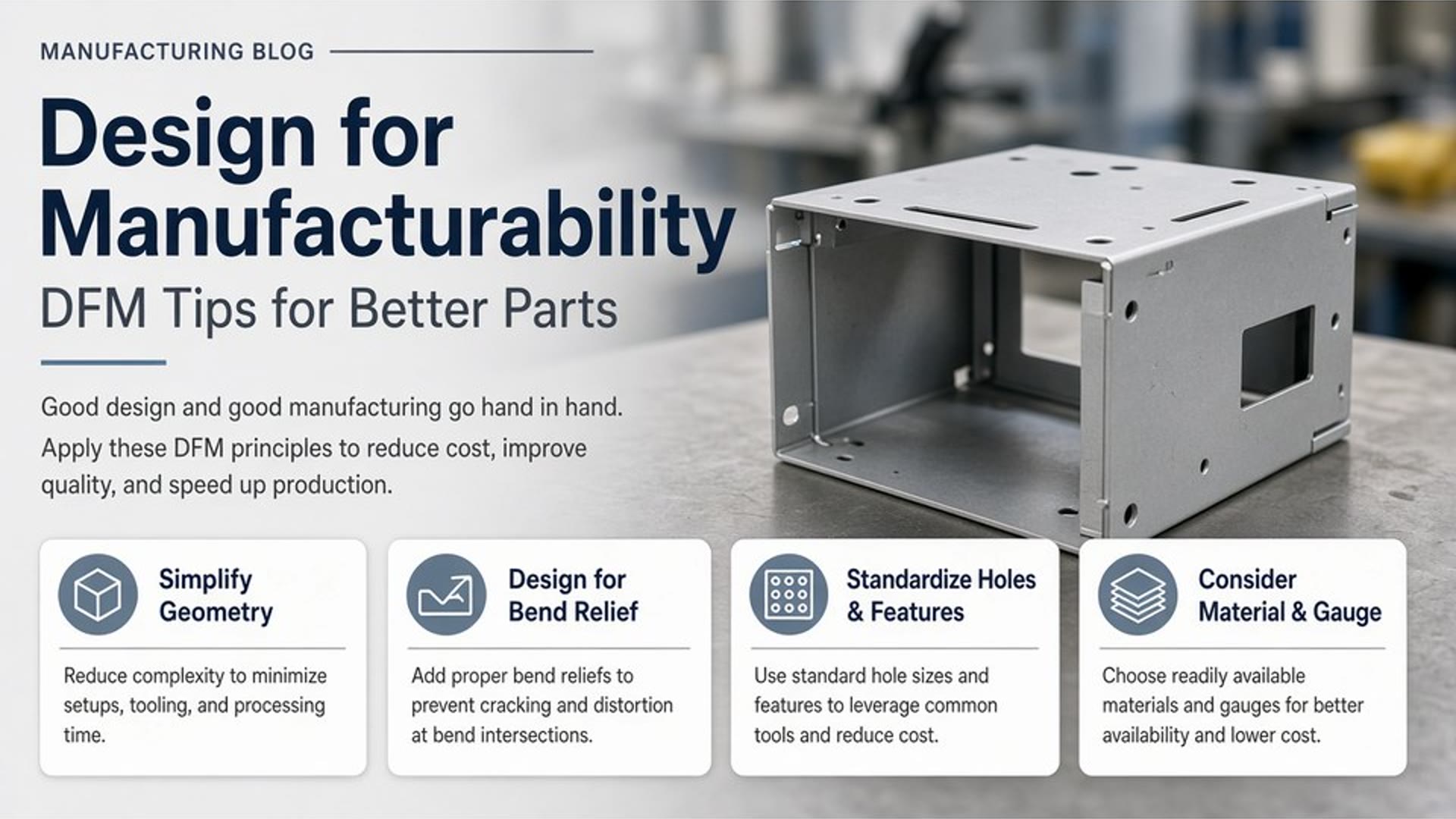

鈑金組件 DFM 設計原則

DFM（Design for Manufacturability，可製造性設計）是指在設計初期就把製程能力、模具限制與量產效率納入考量。在鈑金領域，DFM 的價值特別明顯：許多成本與交期問題，其實在圖面定案時就已經被決定。

為什麼要在設計初期導入 DFM

設計後期才修改折彎順序或板厚，通常需要重新展開、重新做程式與重新打樣，代價遠高於前期調整。我們建議客戶在第一版圖面就提供完整的 2D 圖與 3D 模型，讓加工端能及早指出可製造性的風險。

板厚與折邊長度的合理配置

折邊長度應至少能讓折床的上下模有效夾持材料，過短的折邊會導致成形不穩定甚至無法折彎。板厚愈厚，所需的最小折邊長度通常也愈長。在同一零件中盡量統一板厚與折彎半徑，可以減少換模次數，也能降低單件的加工時間。

折彎逃料與折彎 R 角的設計規範

當折邊與相鄰平面相交時，若沒有預留逃料（Bend Relief），材料在折彎時會撕裂或擠壓變形。逃料的形狀與尺寸應依板厚與折彎方向決定，並且避免將折彎線直接貼近孔或缺口。折彎 R 角也應盡量取用標準值，讓零件的內 R 與模具半徑一致。

導角、止裂槽與毛邊處理的設計建議

在角落設計適度的導角，可以降低應力集中並改善切割品質。若折彎線的端點可能產生裂紋，可加入止裂槽來阻止裂紋延伸。另外，雷射切割與沖孔的邊緣會留下毛邊，若零件需要手感光滑或與人體接觸，應在圖面中註明去毛邊要求。

孔位、缺口與攻牙設計規範

孔位與缺口看似簡單，卻是鈑金組件中最容易出現變形與裝配問題的地方。以下幾個原則能幫助您在設計階段就避開大部分風險。

孔徑與板厚的比例，以及孔距與折彎線的安全距離

孔徑過小相對於板厚時，沖孔或雷射切割後容易產生毛邊與孔形不圓，攻牙也會更困難。孔的中心與折彎線之間應保留足夠距離，否則折彎時孔會被拉長或變形。實務上建議將孔位放在折彎變形區之外，並在圖面上標示孔與折彎線的最小距離，讓我們能在工程評估時快速確認。

孔周肉厚不足與變形風險的預防

孔與孔之間、孔與邊緣之間的材料若太薄，會在成形或使用時產生撕裂或凹陷。預防方法是加大孔邊距、在孔周圍加入適當的翻邊或加強筋，或改用較厚的板材。若零件需要承受扭力，孔周應有足夠的材料來分散應力。

板厚與攻牙規格的匹配，薄板攻牙的替代方案

薄板直接攻牙時，有效螺紋深度不足，螺絲容易滑牙或在鎖附時鬆脫。我們廠內可提供 M2–M12 的攻牙服務，但規格選擇應與板厚匹配。若板厚不足以承受所需的螺紋強度，可以改用 PEM 壓鉚螺帽或螺柱，在薄板上提供穩定的攻牙能力，這也是多數設備機箱常見的做法。

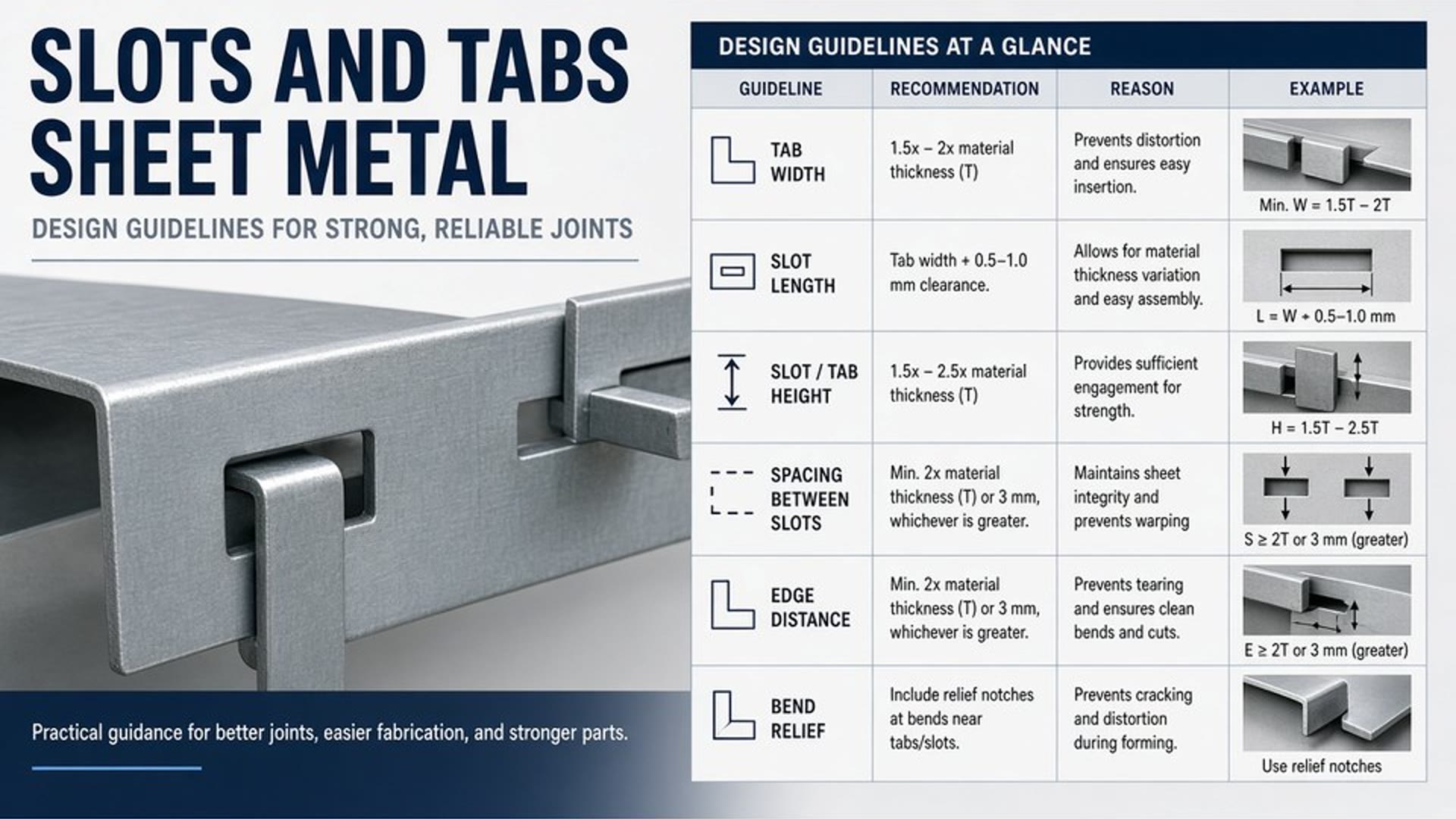

缺口與耳片的設計技巧，避免應力集中

缺口與耳片的內角若是直角，會成為應力集中點，在振動環境中容易產生裂紋。建議將內角改為圓角，並讓耳片的寬度與長度維持合理比例。耳片若需要折彎，應同步檢查折彎線與缺口的相對位置。

常見鈑金組件連接方式

鈑金零件之間的連接方式，會影響結構強度、維修便利性與組裝速度。以下整理四類最常見的做法，各有其適用情境。

螺絲與螺栓固定

螺絲固定是最靈活、最易拆卸的連接方式，適合需要定期維護或現場服務的設備。預埋的螺柱或螺帽可以提供穩定的攻牙，而自攻螺絲則適合薄板的快速組裝，但重複拆裝後螺紋容易磨損。在設計上，應依螺絲規格預留扳手與起子的操作空間，並考慮扭力範圍與防鬆措施，例如彈片墊圈、防鬆螺帽或螺紋膠。

鉚釘與鉚螺母

盲鉚釘適合只能從單側操作的結構，實心鉚釘則具備較高的剪力承載能力。鉚螺母可在薄板上提供內螺紋，兼具拆裝與承載的需求。選用時應比較承載能力與拆裝頻率：若結構需要長期固定且不常拆解，鉚接通常是成本與可靠度的平衡選擇；若需要頻繁維修，則應優先考慮可拆卸的螺絲連接。

自鎖式五金件（PEM 等）

壓入式螺柱、螺帽與螺釘可以在壓床或壓鉚設備中直接壓入薄板，形成穩定的螺紋或凸台，不需要焊接，也不會因為熱變形而影響板材平整度。這類做法的優點是安裝快速、外觀乾淨，並能在薄板上取得接近厚板的攻牙強度。我們廠內提供 PEM 壓鉚螺帽與螺柱安裝服務，適合需要頻繁拆裝又不希望在薄板上攻牙的設計。

焊接與膠合

焊接可以提供永久且高強度的接合，我們提供 TIG 氬焊、MIG/MAG 焊接、雷射焊接與點焊等服務。但焊接會帶來熱變形，薄板尤其明顯，設計時需預留焊接施工空間，並考慮焊接順序與夾治具。膠合則適合薄板與異材接合，或不希望熱影響區出現的場合，但膠合的承載能力、耐溫與老化特性有限，應依使用環境評估是否適用。

機械固定、焊接與膠合如何選擇？

選擇連接方式時，建議先確認三件事：產品是否需要定期拆解、負載型態是靜態還是動態，以及施工空間是否足夠。以下比較可作為初步判斷的參考。

何時優先選擇機械固定，何時採用焊接

若零件需要維修、更換或現場服務，機械固定幾乎是首選。若結構需要高剛性、密封或永久接合，焊接則更合適。許多量產產品會採用混合方式，例如主結構以焊接成形，外部面板則以螺絲或壓鉚件固定，兼顧強度與可維護性。

量產與小批量的連接方式取捨

小批量或打樣階段，螺絲與標準五金件的彈性較高，不需要專用治具；進入量產後，壓鉚與標準化焊接治具能顯著提升效率與一致性。因此，我們建議在打樣時就同步規劃量產的連接方式，避免後續大幅修改結構。

如何選擇正確的組件設計方案？

一個好的鈑金組件方案，通常是在強度、可製造性、維護需求與成本之間找到平衡。以下幾個面向，建議在方案定案前逐一確認。

依板厚、材質與負載需求決定結構形式

先確定負載方向與大小，再回推板厚與材質，最後決定是否需要加強筋、折邊或分割成多個零件。若單一大零件的剛性不足，有時把它拆成兩個可組裝的小零件，反而比增加板厚更有效率。

考量拆卸、維護與現場服務的設計要求

設備若需要定期保養或現場維修，應預留維修開口與拆卸路徑，並避免關鍵零件被其他結構完全包覆。這些考量在設計前期容易被忽略，但會直接影響售後成本。

成本、模具投資與交期的綜合評估

一個看似便宜的方案，可能因為需要專用模具或複雜焊接而推高總成本。建議同時評估材料、加工時間、五金件數量、表面處理與交期，而不是只比較單價。

常見的鈑金組件設計錯誤與解決方法

以下四類問題，是我們在打樣與量產初期最常遇到的狀況。提早處理，能省下大量返工時間。

組裝順序與公差規劃

組裝順序會影響結構設計本身。若某個螺絲必須在另一個零件安裝前鎖入，就要確保有足夠的手部或工具空間。建議在設計初期就畫出組裝流程，確認每個零件的安裝路徑。

基準面與定位孔的設計，是讓多個零件在組裝時能快速對位的關鍵。避免對每個尺寸都標註極小公差，因為這不僅增加加工成本，也不一定能提升實際裝配品質。以功能為核心的公差規劃，通常能取得較好的成本與品質平衡。

鈑金組件設計的典型應用

鈑金組件的應用範圍很廣，但不同類型的零件，設計重點也各不相同。以下依應用類型說明常見的設計考量。

外殼、面板與電子箱體

電子箱體需要同時考慮散熱、電磁遮蔽與防護等級。散熱孔與百葉孔的排列會影響氣流與防塵效果，接縫處則需要處理電磁遮蔽的連續性。防護等級的達成，通常取決於接縫密封、墊片與門板結構的設計。我們可以依設備需求，利用 CNC 沖床加工精密孔位與百葉孔，並配合折彎完成箱體結構。

支架、框架與結構組件

支架的剛性通常是最重要的指標。常見的強化方式包括加強筋、折邊與壓花，這些特徵能在不大幅增加重量的前提下提升抗變形能力。在結構件中，也要留意螺絲與螺栓的受力方向，避免只靠薄板的邊緣承受剪力。

汽車、航太與工業設備

汽車與航太產業持續追求輕量化，高強度鋼板與鋁合金的應用日益普遍。不同產業的認證與品質標準差異很大，例如汽車零件通常重視製程一致性與批次追溯，工業設備則重視長期穩定與維修便利。進入這些產業前，建議先確認客戶的品質文件要求與檢驗標準。

鈑金組件設計的最新趨勢

製造技術與設計工具持續演進，以下幾個方向正在影響鈑金組件的開發流程。

常見問題（FAQ）

結語與行動建議

鈑金組件設計的核心原則，是先設計可製造性，再設計功能。當板厚、材質、折彎與連接方式在圖面階段就被充分驗證，後續的打樣、試產與量產都會順暢許多。

建議您在送件前，先用本文的檢查項目自我審視一次：折邊是否足夠、折彎順序是否可行、孔位與折彎線是否保持距離、連接方式是否符合維護需求。若有不確定之處，歡迎把 2D／3D 圖面提供給我們，由工程團隊進行 DFM 審查，在打樣前就找出可能的風險。
